激光錫焊技術在無線充電線圈焊接中的應用

一、引言

隨著科技的飛速發展，無線充電技術作為一種便捷、高效且極具創新性的電能傳輸方式，正逐漸在眾多領域得到廣泛應用，從智能手機、智能手表等消費電子產品，到電動汽車等大型設備，都能看到它的身影。而無線充電線圈作為無線充電系統中的核心部件，其焊接質量對于整個無線充電功能的實現和穩定性起著至關重要的作用。然而，無線充電線圈的焊接并非易事，面臨著諸多技術挑戰。松盛光電激光錫焊憑借自身獨特的優勢，為解決這些焊接難題提供了有效的解決方案，有力推動了無線充電技術的進一步發展和應用。

二、無線充電概述

(一)工作原理

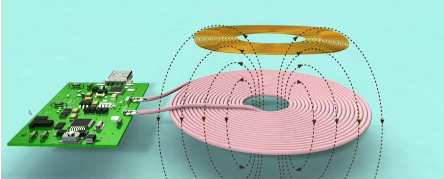

無線充電主要基于電磁感應原理或磁共振原理來實現電能的非接觸式傳輸。以應用較為廣泛的電磁感應式無線充電為例，其系統由發射端和接收端兩部分組成。發射端包含有發射線圈，當通入交變電流時，會在周圍空間產生交變磁場;接收端的接收線圈處于這個交變磁場中，根據電磁感應定律，線圈內會產生感應電動勢，進而在閉合回路中形成感應電流，實現電能從發射端到接收端的無線傳輸，最終為用電設備進行充電。

(二)應用領域

無線充電技術的便利性使其在各個領域都備受青睞。在消費電子領域，智能手機、平板電腦、智能手表、無線耳機等設備紛紛配備無線充電功能，讓用戶擺脫了傳統充電線的束縛，提升了使用體驗。在智能家居方面，一些智能音箱、智能燈具等產品也開始支持無線充電，使得家居環境更加簡潔美觀。此外，電動汽車行業也在積極探索和應用無線充電技術，未來有望實現車輛在停車過程中自動充電，進一步推動智能交通的發展。

三、無線充電線圈的焊接難點

(一)材料與結構特性帶來的挑戰

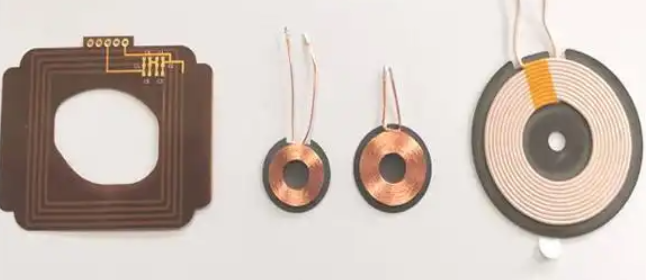

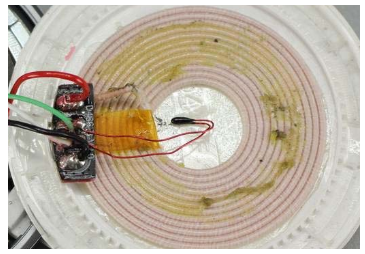

無線充電線圈通常采用漆包線繞制而成，漆包線外層的絕緣漆使得焊錫難以與內部金屬導線直接形成良好的電氣連接，在焊接前需要先去除絕緣漆，但傳統的去漆方法如機械刮擦容易損傷金屬芯，影響線圈的導電性和整體性能。而且，無線充電線圈的匝數較多，結構相對復雜，在焊接過程中，稍有不慎就可能導致線圈變形，破壞其原有電感量等關鍵參數，進而影響無線充電的效率和穩定性。

(二)焊接精度要求嚴苛

無線充電線圈的引腳往往很細且間距較小，尤其是在小型化、高功率密度的無線充電模塊設計中，這種精細程度更為突出。這就要求焊接操作必須能夠精準地在極小的區域內施加焊錫，并嚴格控制焊錫量，避免出現焊錫過多造成短路，或者焊錫過少導致焊接不牢固、虛焊等問題，傳統焊接工藝受工具和操作方式的限制，很難保證每次焊接都能達到如此高的精度要求。

(三)熱管理難度大

由于無線充電線圈在工作過程中會產生一定熱量，焊接時過高的溫度不僅可能破壞線圈的絕緣層和漆包線，還會改變線圈的電磁特性，影響無線充電效果。同時，在多個線圈或與其他元器件一同焊接時，熱量容易積累，很難精確控制各焊點的受熱情況，確保整體的熱穩定性，這對焊接過程中的熱管理提出了很高的要求，而傳統焊接方法在這方面往往力不從心。

(四)工藝一致性不易保證

在批量生產無線充電模塊時，焊接質量容易受到操作人員技能水平、工作狀態以及設備穩定性等多種因素影響，很難確保每個無線充電線圈的焊接工藝都能保持高度一致。不同焊點的焊接強度、外觀以及電氣連接性能若存在差異，會使得產品在無線充電性能上參差不齊，增加不良品出現的概率，不利于大規模穩定生產。

四、松盛光電激光錫焊的優勢

(一)精準的漆包線處理與焊接銜接

雖然激光錫球焊錫機本身不具備漆包線去漆功能，但它有著良好的開放性和兼容性，能與多種先進的漆包線去漆設備及工藝無縫銜接。在完成去漆工序后，可迅速對無線充電線圈進行精準焊接，確保從去漆到焊接的整個流程高效且高質量，有效避免了因不同工藝銜接不暢而產生的質量問題，保障了無線充電線圈的良好電氣連接和結構完整性。

(二)超高精度焊接保障

借助高精度定位系統和精細的激光束聚焦技術，松盛光電激光錫焊可以將激光光斑聚焦到極小范圍，精確對準無線充電線圈的焊接點位。焊接過程中，能精準把控焊錫量、焊接時間等關鍵參數，無論線圈引腳有多細、間距有多小，都可實現高質量焊接，滿足無線充電線圈對焊接精度的嚴格要求，最大程度降低因精度不足產生的短路、虛焊等質量風險，保證無線充電功能的穩定實現。

(三)卓越的熱管理能力

該焊錫機采用局部加熱的激光焊接模式，能量高度集中在焊點處，熱影響區域極小。在焊接無線充電線圈時，可避免多余熱量傳導至線圈的其他部位，有效防止因過熱導致的絕緣層損壞、電磁特性改變等問題。同時，智能控制系統實時監測焊接溫度，依據預設閾值精準調節激光功率，精細控制各焊點受熱情況，確保批量焊接時焊點受熱均勻一致，維持熱穩定性，保障無線充電線圈的性能不受熱因素干擾。

(四)確保工藝一致性

設備配備智能化操作界面與自動化焊接流程，操作人員只需按無線充電線圈的型號、規格等參數簡單設置，即可啟動自動焊接。整個焊接過程由精確程序控制，不受人為因素影響，無論是單件生產還是批量制造，都能保證每次焊接的工藝參數與焊點質量高度一致，有效解決因人工操作差異導致的焊接質量參差不齊問題，提高無線充電模塊產品的整體一致性和穩定性，降低不良品率，滿足大規模生產需求。

(五)高效生產與質量監控

松盛光電激光錫焊具備高效自動送料和焊接功能，能快速完成無線充電線圈的焊接任務，大幅提高生產效率，縮短生產周期。其內置先進檢測系統可實時監測焊點溫度、焊錫熔化狀態、電氣連接性能等關鍵指標，一旦發現異常，立即發出警報并提示具體問題所在，方便操作人員及時調整修正，確保每個焊接成品都符合高質量要求，助力無線充電產品快速推向市場并保持良好品質。

五、松盛光電激光錫焊在無線充電線圈焊接中的實際應用

(一)案例一：某小型無線充電器生產廠家

在中高端消費電子市場中，無線充電器的品質和性能是消費者關注的重點，對于專注于此領域的小型生產廠家而言，產品質量更是企業立足市場、謀求發展的根本所在。某小型無線充電器生產廠家一直致力于為消費者提供高品質的無線充電器產品，但在生產過程中，卻因傳統焊接工藝的局限，面臨諸多棘手難題，嚴重阻礙了企業的發展步伐。

起初，在對無線充電線圈進行焊接時，傳統焊接工藝在漆包線去漆環節就暴露出明顯弊端。由于缺乏精準、專業的去漆手段，操作人員在操作過程中常常因操作不當而損傷漆包線內部的金屬導線，這看似細微的損傷，卻對線圈的導電性產生了極大影響，導致焊接后的線圈導電性不穩定，進而使得無線充電器在充電過程中，充電效率波動較大，無法為用戶提供穩定可靠的充電服務，嚴重影響了產品的使用體驗和市場口碑。

同時，焊接精度不足也是一個突出問題。無線充電線圈引腳精細且間距狹窄，傳統焊接方式很難滿足其高精度要求，在引腳處頻繁出現虛焊和短路情況。虛焊使得充電連接時斷時續，短路則可能引發安全隱患，這些問題都讓消費者對產品質量產生了質疑，極大地降低了產品在市場中的競爭力。

此外，人工操作主導下的焊接過程，受操作人員主觀因素影響較大，很難保證每一個無線充電線圈的焊接工藝都能保持一致。這種工藝上的不一致性，直接體現在產品不良品率上，高達 20% 左右的不良品率，不僅意味著大量的原材料浪費和生產成本增加，更導致企業的交貨周期被迫延長，無法按時滿足客戶訂單需求，嚴重損害了企業在市場中的信譽和口碑，使得企業在激烈的市場競爭中面臨巨大壓力，發展前景堪憂。

為了扭轉這一不利局面，該廠家積極尋求突破，經過多方考察和對比，最終引入了松盛光電激光錫焊，并結合專業的激光去漆設備對漆包線進行預處理。技術人員深知不同型號、規格的無線充電線圈有著各自獨特的焊接要求，因此，他們根據自家產品所采用的無線充電線圈的具體特點，如線圈的材質、尺寸、電磁參數以及產品所定位的充電性能指標等，對激光錫球焊錫機的各項參數進行了細致入微的調整，力求讓設備與產品實現最佳適配。

實際應用效果十分顯著，松盛光電激光錫焊充分發揮其優勢，在與激光去漆設備的協同配合下，有效解決了之前的諸多問題。焊接過程中，其精準的焊接控制能力確保了每個焊點都達到高質量標準，虛焊和短路等問題得到了有效控制，使得無線充電線圈的焊接質量大幅提升。產品不良品率也隨之大幅降低至 5% 以內，這不僅減少了原材料浪費和生產成本，更重要的是，產品質量的穩定性得到了有力保障，無線充電器的充電效率和穩定性都達到了預期標準，為用戶提供了可靠的充電體驗。

憑借產品質量的顯著提升，企業的交貨周期得以縮短，能夠按時、高質量地滿足客戶訂單需求，市場口碑逐漸好轉。越來越多的客戶開始認可并選擇該企業的產品，訂單量不斷增加，助力企業在競爭激烈的中高端消費電子市場中逐步擴大規模，站穩腳跟，展現出先進焊接技術對于小型制造企業突破發展瓶頸、實現品質升級和市場拓展的重要推動作用。

六、總結與展望

綜上所述，無線充電技術的廣泛應用離不開高質量的無線充電線圈焊接工藝，而傳統焊接方法在面對無線充電線圈焊接時存在諸多難點，難以滿足日益提高的生產要求。松盛光電激光錫焊憑借精準的漆包線處理與焊接銜接、超高精度焊接保障、卓越的熱管理能力、工藝一致性確保以及高效生產與質量監控等顯著優勢，有效攻克了這些難題，在實際應用中顯著提升了無線充電線圈的焊接質量，為相關企業帶來了產品質量提升、生產效率提高、成本降低以及市場競爭力增強等諸多好處。

展望未來，隨著無線充電技術不斷向更高功率、更遠傳輸距離以及更廣泛應用場景拓展，對無線充電線圈的焊接質量要求將越發嚴苛。松盛光電激光錫焊有望通過與更先進的去漆技術、智能控制系統等進一步結合，并持續開展自身技術創新與優化升級，例如提升焊接精度的極限、增強熱管理的精細化程度以及實現更智能化的生產監控等，從而更好地適應未來復雜多變的焊接需求，在無線充電乃至整個電子制造行業的發展中持續發揮關鍵作用，助力我國在全球無線充電技術領域占據更有利的地位，推動科技生活邁向新的高度。
